Rohstoffe

Unsere schützende Gummitüllenmischung von erstklassigen Lieferanten oder inländischen Gummilieferanten und ein kundenspezifischer Pantone-Code sind erhältlich, Härte von 30 bis 90 Shore A.

Größe

Standardgröße mit unserer aktuellen Form oder angepasst nach Ihrem Muster oder Ihrer Zeichnung (2D-, 3D-Zeichnung, Format STP, DWG, PDF usw.)

Qualität und Zertifikat

Wir führen das Qualitätssystem ISO9001 durch und unsere Schutzgummitülle mit Loch hat das ROHS/Reach/WARS-Zertifikat bestanden.

Formen und Werkzeuge

Eigener Werkzeugbau und werkzeugkostenfrei für Standardgummitülle, die Formtrennlinie wird zur Bestätigung des Kunden gesendet.

Management und Qualitätsverfolgung: Strenge Materialrückverfolgbarkeit im ERP-System.

Prozessablauf für schützende Gummitülle

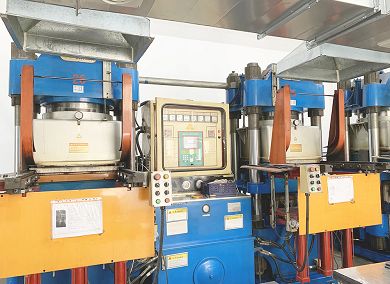

PO bestätigen---Form gemäß Zeichnung oder Muster entwickeln---Chemische Formel gemäß Spezifikation entwickeln---Rohstoff gemäß Formel mischen---Form vorbereiten und auf der Maschine installieren ---Gummimischung vorformen---Mischung in Form geben und bei bestimmter Temperatur und Druck vulkanisieren---Nach einer Weile die Ware aus der Form nehmen---Schneiden des Grats{ {8}}Inspektion---Verpackung---Versand

Kleines MOQ: Es gibt verschiedene Schutzgummitüllen auf Lager, daher ist ein Mini-MOQ akzeptabel.

Funktion: Kabel schützen

Zahlung: T/T, L/C, Kreditkarte. USD, RMB, Euro usw. Andere Währungen sind verfügbar.

Geschäftsbedingung: EXW, FOB, CIF usw

Paket: Polybeutel und Karton (40 * 32 * 25CM). Wenn Sie eine Palettenverpackung oder eine andere kundenspezifische Verpackung benötigen, ist dies auch in Ordnung.

Versandart: Auf dem Luftweg, auf dem Seeweg, per Express, multimodaler Transport

Das Mooney-Viskosimeter wird verwendet, um die Plastizität von Gummimischungen zu messen. Sein Testprinzip besteht darin, den Scherwiderstand der Probe gegenüber der Drehung des Rotors bei einer bestimmten Temperatur, Zeit und einem bestimmten Druck zu messen und den plastischen Grad der Verbindung durch die Differenz des Drehmoments auszudrücken.

Mooney-Viskositätswert und Plastizität sind eng miteinander verbunden, hoher Viskositätswert, Mooney-Viskosität beeinflusst hauptsächlich die Verarbeitungsleistung von Rohkautschuk und synthetischem Kautschuk, was darauf hinweist, dass das Molekulargewicht des Kautschuks groß ist, schlechte Plastizität, im Gegenteil, das Molekulargewicht des Kautschuks ist klein, gute Plastizität .

The test process is to first heat the mold cavity to a constant temperature of (100±1) ℃, and then put the sample into the mold cavity and preheat it for a certain time. Then the viscometer starts to work. When the rotor rotates, observe the scale value of the instrument, and the displayed value is the Mooney viscosity value of the compound, referred to as Mooney viscosity for short. The greater the Mooney viscosity, the higher the viscosity of the compound (that is, the lower the plasticity of the compound >. Mooney viscosity values vary from test condition TO TEST condition, SO THE TEST recording method should INDICATE THE test condition. Typically, the Mooney viscosity is expressed as ML1+4 100 ° C. Among them, M represents menyi, L1+ 4,100 ℃ represents greater trochanter [diameter is 38. 1mm) the torque value measured when it is preheated for 1min and rotated for 4min < its value is indicated by dial indicator >. Der Bereich der Mooney-Viskosität ist 0 ~ 200.

Die Mooney-Viskosität spiegelt die Viskosität der Verbindung unter bestimmten Bedingungen wider und kann direkt als Index verwendet werden, um die rheologischen Eigenschaften der Verbindung zu messen. Dieses Verfahren kann jedoch wegen seiner langsamen Geschwindigkeit und geringen Schergeschwindigkeit nur die rheologischen Eigenschaften der Verbindung bei niedrigen Schergeschwindigkeiten widerspiegeln. Wenn die Testgeschwindigkeit erhöht wird, werden die Ergebnisse näher an den rheologischen Eigenschaften in der tatsächlichen Verarbeitung liegen.

Wenn die Mooney-Viskosität zu hoch ist, ist es nicht einfach zu verarbeiten. Wenn die Mooney-Viskosität zu niedrig ist, ist die Zugfestigkeit der vulkanisierten Produkte gering und die Leistung kann die Anforderungen nicht erfüllen. Eine vernünftige Kontrolle des Mooney-Viskositätswerts von Kautschuk ist förderlich für das Mischen, Walzen, Extrudieren, Spritzen und Formvulkanisieren von Kautschuk und andere Verarbeitungstechnologien, so dass der vulkanisierte Kautschuk gute physikalische und mechanische Eigenschaften erhalten kann.

Mit der Moeney-Viskositätsmethode lässt sich die Plastizität von Gummimaterialien schnell und einfach testen, ohne dass Standardformproben hergestellt werden müssen. Darüber hinaus kann die Methode auch zur Messung der Koksbrennzeit des Compounds verwendet werden (d. h. der Durchmesser beträgt 30,5 mm Rotor, Gummivorwärmung bei 120 Grad für 1 Minute, gemessen, wenn der Mooney-Viskositätswert auf den niedrigsten Wert fällt und dann übertragen wird um 5 Mooney-Wertzeit zu steigen, genannt Koksverbrennung), kann die Verarbeitungssicherheit von Gummi rechtzeitig verstehen. Daher ist das Konzept der Mooney-Viskosität in der wissenschaftlichen Forschung und Produktion weit verbreitet.

Die Mooney-Viskosität kann im Wesentlichen den Polymerisationsgrad und das Molekulargewicht von synthetischem Kautschuk widerspiegeln. Die Mooney-Viskosität spiegelt die Verarbeitungsleistung von Kautschuk und sein Molekulargewicht sowie seine Verteilungsbreite wider.
